屋上スラブ貫通部(ハト小屋)FRC製プレハブユニット

|ハトコットとは 大幅な工期短縮に貢献!

「屋上多目的ユニットハトコット」とは、屋上スラブ貫通部の通称「ハト小屋」をユニット化したものであり、上部・中間・下部の3つのユニットから構成されています。
ユニット化したことで、在来工法での「ハト小屋」における複雑な工事が省略できます。養生期間も不要となり、設置後直ちに屋上防水工事、配管設備工事などに取りかかることが可能で、大幅な工期の短縮が実現できます。

ハトコットとは

・・・建築におけるハト小屋って何?

|屋上多目的ユニット「ハトコット」の特長

<耐久性に優れたFRC製>
中間ユニット・下部ユニットの材質は、FRC〈繊維補強コンクリート〉製。
凍結融解、耐久性、強度の面で優れ、吸水率も小さく、コンクリートに比べ軽量です。
<メンテナンスが簡単>
フタに相当する上部ユニット(FRP製)が取り外せるため、屋上からの点検・補修・清掃などが容易です。
<リフォームに応える>
既存の建物に新たに設備を増設するには多くの場合、配管スペースの関係から、屋上を利用します。屋上スラブを貫通する施工となり、防水などたいへんな手間を要します。ハトコットをお使いいただくと、経済的で高品質な工事が可能となります。
<廃材が出ない>
従来の「ハト小屋」だけのための型枠工事が不要となり、廃材が出ません。地球環境に優しい商品です。

ハトコットの特長


ハトコットの製品バリエーション

配管取り出し用〈P型〉
配管取り出し用
〈P型〉

鋼管、ステンレス管などあらゆる種類の配管に対応できます。冷媒管や伸頂通気管、配水管、ケーブル管など多くの用途の配管に対応できます。納まりの悪い冷媒管やフレキ管には最適です。

多数配管・ダクトの取り出し用〈V型〉
多数配管・ダクトの取り出し用
〈V型〉

V型は、多くの配管やダクトの取り出しに利用できます。V-Ⅰ型は、ダクトなどを抜きやすくするために、中間ユニット寸法を大きくしています。

大開口部の配管・ダクトの取り出し用〈VW型〉
大開口部の配管・ダクトの取り出し用
〈VW型〉

VW型は下部ユニットを工夫したタイプです。複数接合することで、より大きな開口部に対応できます。配管やダクトの立ち上がりが壁ぎわに位置する場合に最適です。

下部ユニットを利用した、点検口ハッチ〈M型〉
下部ユニットを利用した、点検口ハッチ
〈M型〉

2021年7月31日 販売終了

|スリーブガイド・オプション寸法について

スリーブガイド・オプション寸法

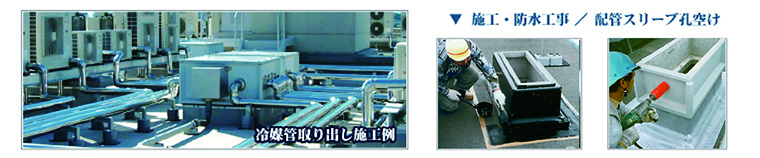

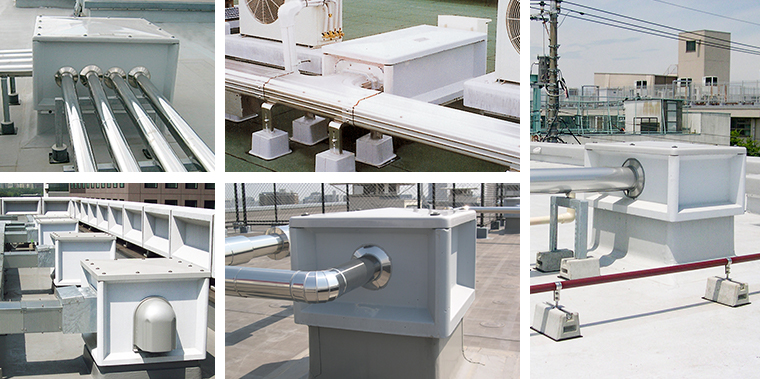

施工写真
施工写真
ベルトレンチでの締め付け。
設置状態
設置状態
タイプ P-O型
スリーブガイド80A

|HATOCOT(ハトコット)・カタログ

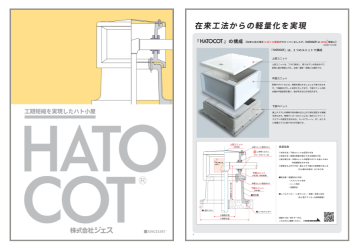

ハトコット・カタログファイルをご用意いたしました。PDFカタログをダウンロードしてご覧ください。
カタログの郵送をご希望される方は、カタログ請求のページ にてお申し込みください。

工期短縮を実現したハト小屋、屋上多目的ユニット『ハトコット』

『HATOCOT』の構成/特長/在来工法との工程比較例/最近の建築用途別採用実績比/配管取り出し〈P型〉/多数配管・ダクトの取り出し〈V型〉/大開口部の配管・ダクトの取り出し〈VW型〉/片連結タイプ・両連結タイプ/施工フロー〈配管取り出し用〉/など

PDFダウンロード

※ PDFファイルをご覧頂くには、最新版の Adobe Reader が必要です。「Adobe Readerをダウンロード」

|HATOCOT・CADデータ

『HATOCOT』のCADデータを各タイプごとにダウンロードできます。
品番をクリックしてデータをダウンロードしてください。
ご使用前には必ず、下のPDF “※CADデータ・ご利用にあたって” をお読みください。
ご利用にあたって



■ P-0■ PH-0
■ P-Ⅰ■ PH-Ⅰ
■ P-Ⅱ■ PH-Ⅱ
■ V-Ⅰ■ VH-Ⅰ
■ V-Ⅱ■ VH-Ⅱ
■ VW-Ⅱ(S)■ VW-Ⅱ(W)
■ 施工参考図■ 一括DL

CADデータはdxf 形式でご提供しています。一括ダウンロードは圧縮(lzh)しています。解凍ソフト で解凍し、ご使用下さい。

|HATOCOT(ハトコット)・BIM対応ファミリデータ

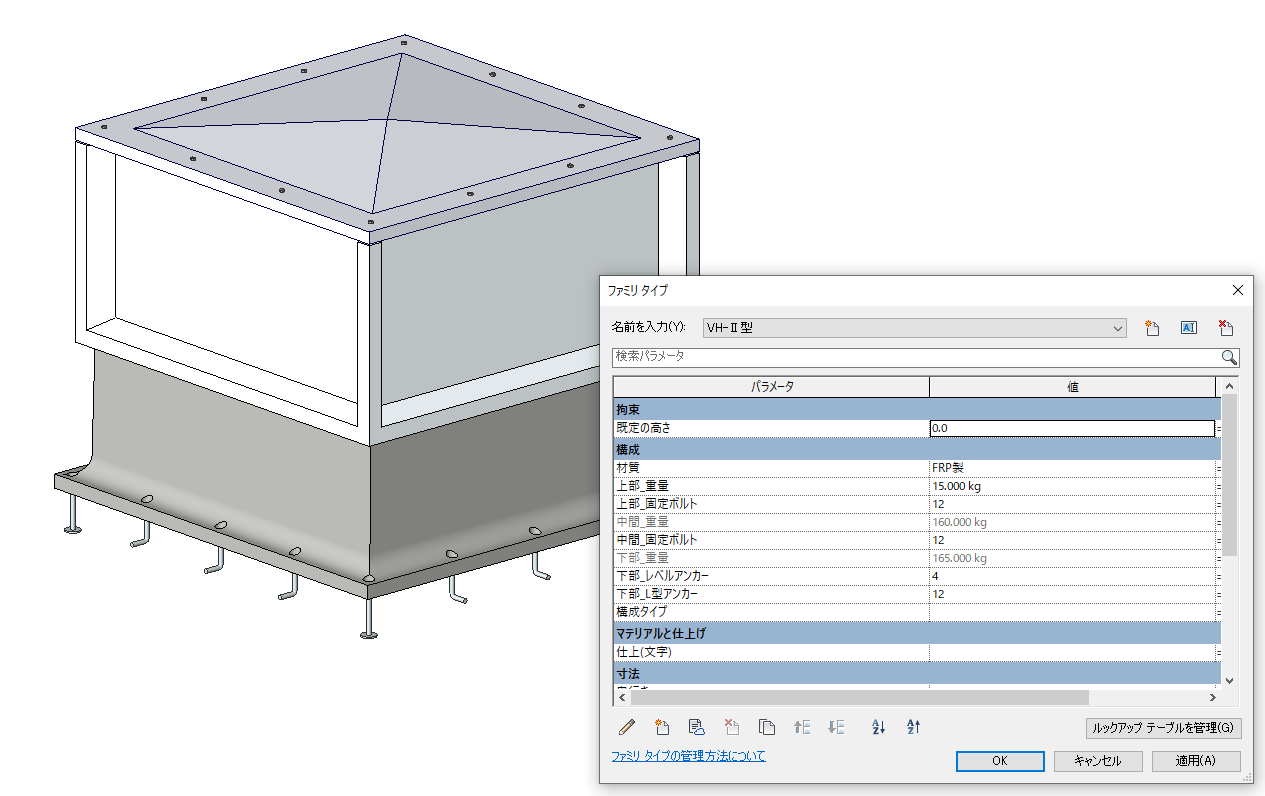

多くのご要望にお応えし、ハトコットのBIM対応ファミリデータ(.rfa)をご用意しました。
BIM対応ファミリデータ(.rfa)

※ rfaデータをご覧頂くには、BIMソフトウェアが必要となります。

「BIM対応ファミリデータ」は、【会員登録】後、ダウンロードしてご覧ください。

会員登録する

|仕様図について

ハトコットシリーズの仕様図・PDFファイルをご用意いたしました。
各商品の詳細(製品寸法等)が記載されておりますので、ご希望の仕様図をクリックして、ダウンロードにてご覧ください。

■ P-0 仕様図■ PH-0 仕様図
■ P-Ⅰ 仕様図■ PH-Ⅰ 仕様図
■ P-Ⅱ 仕様図■ PH-Ⅱ 仕様図
■ V-Ⅰ 仕様図■ VH-Ⅰ 仕様図
■ V-Ⅱ 仕様図■ VH-Ⅱ 仕様図
■ VW-Ⅱ(S) 仕様図■ VW-Ⅱ(W) 仕様図

※ PDFファイルをご覧頂くには、最新版の Adobe Reader が必要です。「Adobe Readerをダウンロード」

|HATOCOT(ハトコット)・施工例写真、実績表

ハトコット納入により、現場のムダ・問題を発見・改善。これまで数多くのお客様との実績があります。
施工例写真/実績表

施工例写真
施工例写真
施工例写真
施工例写真
施工例写真

「実績表」「価格表」「施工事例」は、【会員登録】後、ダウンロードしてご覧ください。

会員登録する


|ハトコットに関する、よくある質問(FAQ)

ハトコットに関する、よくある質問を確認する


<ハトコット・製造企業> 株式会社レゾナック建材
