キャビテーダー

キャビテーションを逆手に取った新技術

|ビルピット排水でお困りの方、キャビテーダーが全て解決します!

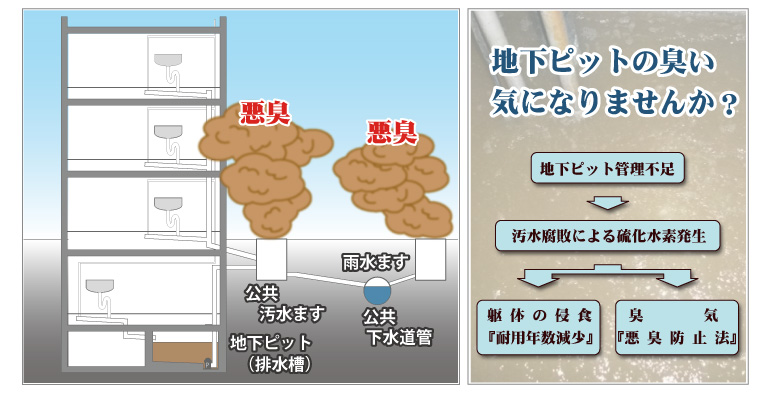

地下ピットの臭い、気になりませんか?
街中で発生源の分からない悪臭に不快感を覚えた事はありませんか?
これは集合商業地域・ビル地下等にある排水槽(ビルピット)内の水質が悪化し下水管に排水される際に、マンホール等から立ち昇る硫化水素が原因なのです。ビルピット起因の臭いトラブルはキャビテーダーで解決します。

地下ピットの臭い、気になりませんか?

キャビテーダーが全て解決します!
●臭気の原因硫化水素の発生抑制/●スカム・沈殿汚泥の大幅な減量/●チョウバエなどの害虫発生予防
⇒維持管理費用の大幅な削減! ビル自身の長寿命化を促進!
⇒デモンストレーションで効果を確認できます!<無料>

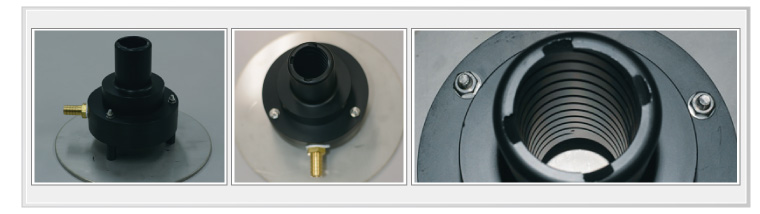

|キャビテーダーの特長

キャビテーダーの特長

本体部モーター不要/漏電トラブル無し、常時・連続運転可能
小型軽量/設置取り扱いが容易
特殊樹脂製本体/錆びや腐食の心配無用
可動部はブロワーのみ/低ランニングコスト、1台のブロワーで複数台接続可能


硫化水素(H2S)
発生源である汚水の停滞を無くし好気性バクテリアを活性化し嫌気性バクテリアを死滅させる事により硫化水素の発生を抑えます。

スカム・沈殿汚泥
キャビテーダーの強い水流により槽内を均一攪拌し汚泥を沈殿させません。また、好気性細菌が活性化され汚泥を生物分解し大幅な減量に
貢献します。

排水質の改善
下水道法を基に下水排除基準が定められておりキャビテーダー設置により、これを基準値以下におさめます。対応流入液は、汚水・雑排水・
厨房を問いません。

チョウバエなどの害虫
強い水流と生物分解の効果により大量発生の温床となるスカムを分解し、繁殖場所を無くすだけでなく水面の波動が、産卵を防ぎます。

|キャビテーダー 製品構成

キャビテーダー製品構成
本体寸法
型 式 R – 2002
W(mm) Φ 55
H(mm) 186
Wb(mm) Φ 250
概算重量(kg) 3.5
撹拌容量(m3 ) 20~40

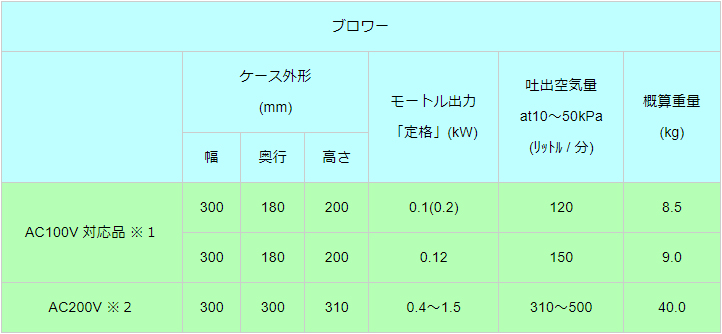

ブロワー

|浄化機構

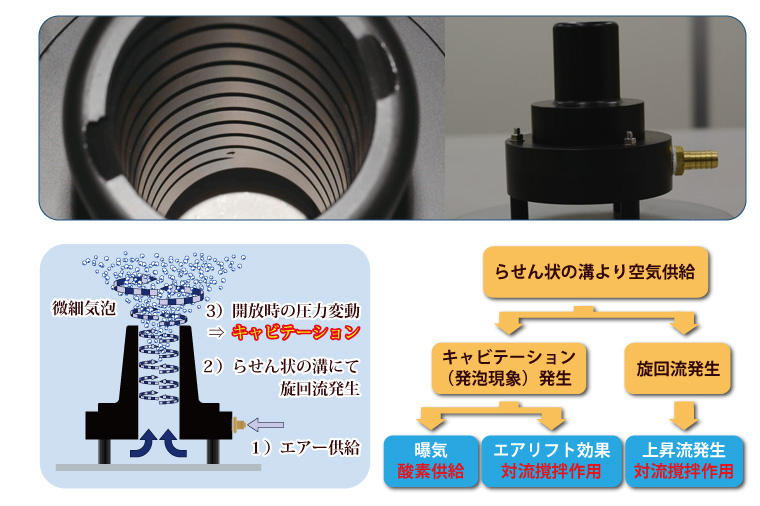

浄化機構

これまでにない新しい技術により、曝気・攪拌を効率よく行います。
槽外ブロワから送られた空気がキャビテーダー本体に入り、筒内噴出口から放出された空気は特殊構造によりマイクロバブルとなって上昇します。
その際、エアリフト効果により底部より汚水が吸い込まれ内部形状により強い旋回流を起こし気液混合状態となり酸素溶解が促進されます。

|設置事例

設置事例

PH 4.4 26℃
BOD 27,000mg/l
SS 75,000mg/l
N ヘキサン 390,000mg/l

<現地調査時>

設置事例

PH 5.1 26℃
BOD 1,300mg/l
SS 280mg/l
N ヘキサン 120mg/l

<設置6日後>

設置事例

PH 5.6 24℃
BOD 278mg/l
SS 42mg/l
N ヘキサン 8.6mg/l

<設置26日後>

|無料デモンストレーション

ビルピットから出る臭いでお困りの方は、無料デモンストレーションをご利用ください。
デモ実地後、数週間の経過観察の後に効果をご報告。
その効果を確認いただき採用の有無をご検討ください。

※デモンストレーション設置関連費用は一切かかりません。
※ご契約後はメンテナンス契約をお勧めいたします。



|納入実績

JR東日本様/東京メトロ様/都内百貨店様/他 各種事務所ビルや商業施設等


|キャビテーダー・カタログ

キャビテーダー・カタログファイルをご用意いたしました。PDFカタログをダウンロードしてご覧ください。
カタログの郵送をご希望される方は、カタログ請求のページ にてお申し込みください。

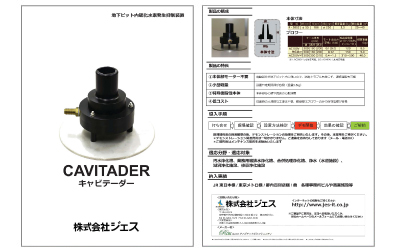

キャビテーダーのカタログ

キャビテーションを逆手に取った新技術

液体と気体が入り混じった流れ(多相流)において高圧状態から低圧状態に減圧されると短時間に気泡が発生します。
この発泡現象を一般にキャビテーションと呼び、高速な流体機器では性能低下や振動の発生を引き起こします。
本機器はこのキャビテーションを逆手に取り、気泡を微細化して破壊力を撹拌力に変化させた装置です。

PDFダウンロード

※ PDFファイルをご覧頂くには、最新版の Adobe Reader が必要です。「Adobe Readerをダウンロード」


<キャビテーダー・製造企業> 株式会社キャビテックビルコミュニティ
