|サニキュービック1

サニキュービック2クラシック
【サニキュービック1・特長】
最大揚程10mの圧送能力を維持しつつ、モーター搭載数を一台にし、省スペースでの設置が可能な汚水・雑排水用タイプです。サニキュービック2クラシックでは設置スペースを確保できない場合等、中規模の商業施設や、オフィスビル・工場などの用途に適しています。
品 番SCB1-200
最大揚程10m
最大吐出量185L/minn
電源単相 200V 50Hz/60Hz
定格消費電力1.1kW/1.3kW
外形寸法W460×D426×H392
質量20.0kg

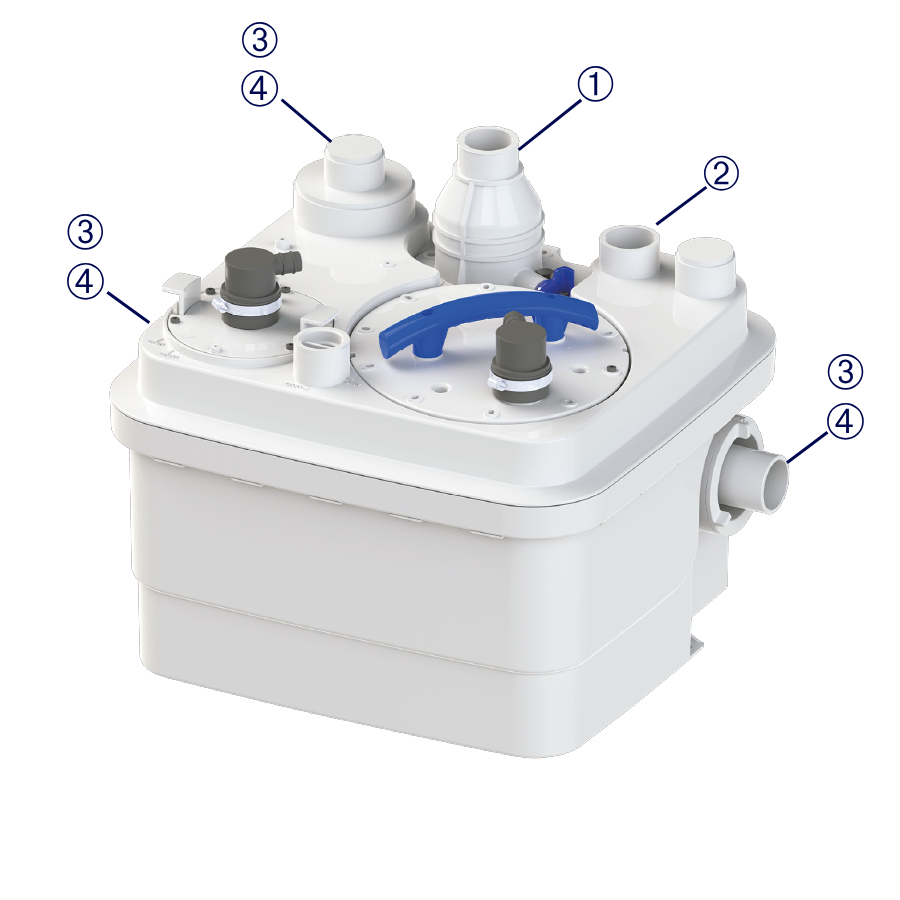

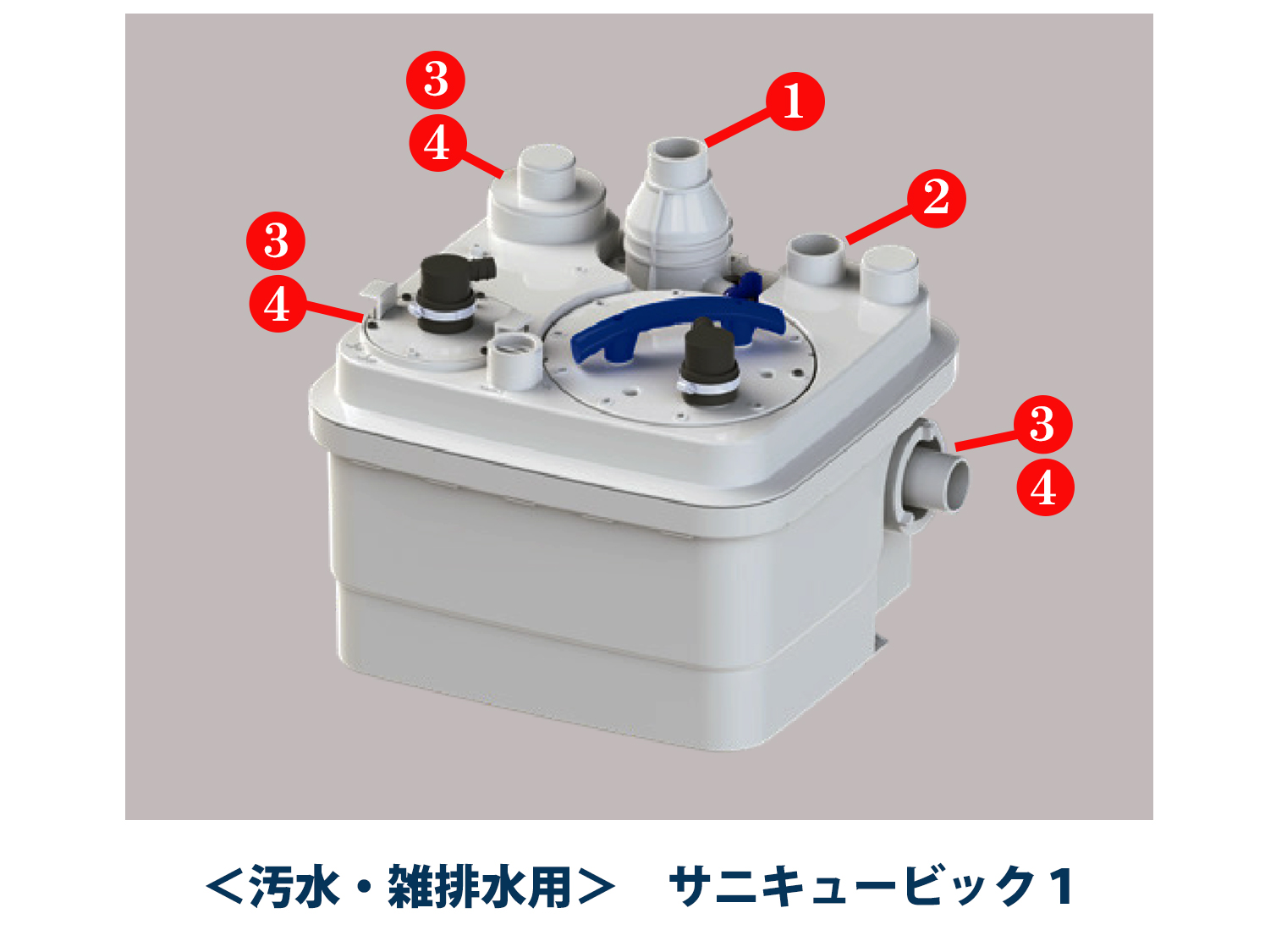

① 吐出管接続口40㎜
② 通気管接続口40㎜ ※
③ 雑排水接続口40㎜ または 100㎜
④ 汚水管接続口100A

※通気管接続についてはご相談ください。

|サニポンプシリーズ・カタログ/価格表

サニポンプシリーズのカタログ/店舗・商業施設向けチラシ/価格表をご用意いたしました。
以下のPDFファイルをダウンロードしてご覧ください。
カタログの郵送をご希望される方は、カタログ請求のページ にてお申し込みください。

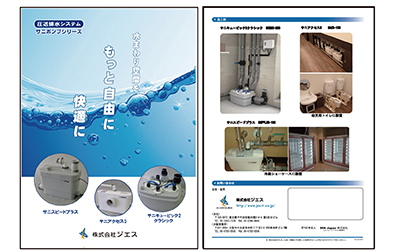

サニポンプシリーズ・カタログ

圧送排水システムサニポンプシリーズ

「サニポンプシリーズ」のラインアップ/Standard Rule/安心便利なオプション/など

PDFダウンロード
店舗・商業施設向けチラシ

店舗・商業施設向けチラシ

PDFダウンロード

※ PDFファイルをご覧頂くには、最新版の Adobe Reader が必要です。「Adobe Readerをダウンロード」

|仕様図・その他詳細資料について

サニキュービック1の仕様図・その他詳細資料のPDFファイルをご用意いたしました。
ご希望の資料をダウンロードしてご覧ください。

■ 仕様図PDFダウンロード
■ コントロールボックス・アラームボックス 詳細図PDFダウンロード
■ 施工説明書・取扱説明書PDFダウンロード
■ 分解図PDFダウンロード

※ PDFファイルをご覧頂くには、最新版の Adobe Reader が必要です。「Adobe Readerをダウンロード」

|CADデータ

サニキュービック1のCADデータは以下よりダウンロードできます。
データはDWG形式、DXF形式でご提供しています。
ご使用前には必ず、下部の“※「サニポンプシリーズ」CADデータご利用にあたって”をお読みください。

■ サニキュービック1 本体DWG / DXF
■ コントロールボックス・アラームボックスDWG / DXF

※「サニポンプシリーズ」CADデータご利用にあたって(ご利用の前にお読みください)
■各タイプごとに、DWG形式、DXF形式をご用意しています。
・ DWG形式、DXF形式を選んで、ダウンロードして下さい。
・ 出力時の用紙サイズ[縮尺] A4横 [S=1/10]。
■各CADへの取込方法
ご使用のCAD上で「DWGファイルの読み込み」または「DXFファイルの読み込み」機能を使用してデータを読み込んで下さい。 (具体的方法につきましては各CADソフトのマニュアルをご参照下さい) なお、ご利用のCADによってはファイルを取り込む際に、縮尺・レイヤ・配置基準点・単位などが、うまく変換されない場合がありますので予めご了承下さい。
■利用上のご注意
本CADデータを利用して作成した図面に対しては、図面作成者が検図責任を負うものとし、作成した図面が原因で第三者に損害賠償等の責任が生じた場合、当社は一切の責任を負いかねますのでご了承ください。 なお、本CADデータは予告なく内容を改訂する場合がありますのでご了承下さい。
