サニキュービック２クラシック

｜サニキュービック２クラシック

【サニキュービック2クラシック・特長】
複数の排水機器を設置する水まわりを1ヶ所にまとめ、40mmの排水管で最大10mの高さまで圧送することが可能です。2台のポンプが自動交互運転することにより安定した性能を発揮します。中規模の商業施設や、オフィスビル・工場などの汚水・雑排水用に適しています。

品番	SCB2C-200
最大揚程	10m
最大吐出量	185L/minn
電源	単相 200V 50Hz/60Hz
定格消費電力	1.1kW×2/1.3kW×2
外形寸法	W597×D510×H495
質量	32.0kg

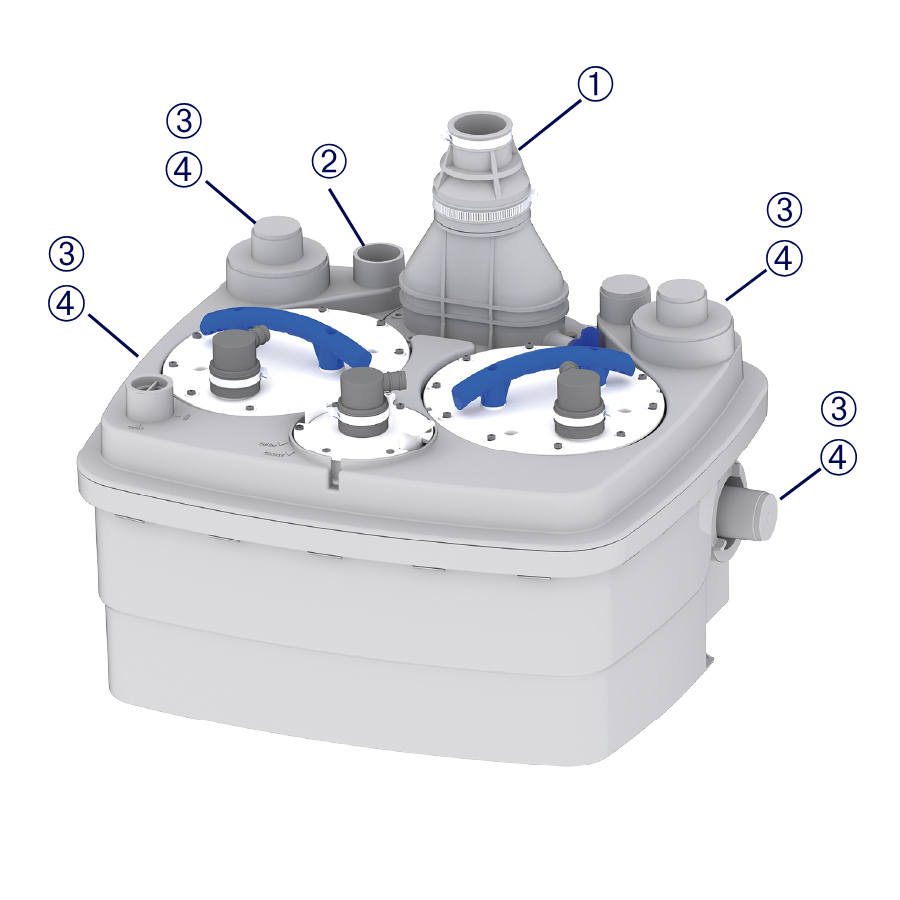

① 吐出管接続口	40㎜
② 通気管接続口	40㎜ ※
③ 雑排水接続口	40㎜または 100㎜
④ 汚水管接続口	100A

※通気管接続についてはご相談ください。

｜サニポンプシリーズ・カタログ／価格表

サニポンプシリーズのカタログ／店舗・商業施設向けチラシ／価格表をご用意いたしました。
以下のＰＤＦファイルをダウンロードしてご覧ください。
カタログの郵送をご希望される方は、カタログ請求のページにてお申し込みください。

圧送排水システムサニポンプシリーズ

「サニポンプシリーズ」のラインアップ／Standard Rule／安心便利なオプション／など

PDFダウンロード

店舗・商業施設向けチラシ

PDFダウンロード

価格表

PDFダウンロード

※ PDFファイルをご覧頂くには、最新版の Adobe Reader が必要です。「Adobe Readerをダウンロード」

｜仕様図・その他詳細資料について

サニキュービック２クラシックの仕様図・その他詳細資料のPDFファイルをご用意いたしました。
ご希望の資料をダウンロードしてご覧ください。

■　仕様図	PDFダウンロード
■　コントロールボックス・アラームボックス　詳細図	PDFダウンロード
■　施工説明書・取扱説明書	PDFダウンロード
■　分解図	PDFダウンロード

※ PDFファイルをご覧頂くには、最新版の Adobe Reader が必要です。「Adobe Readerをダウンロード」

｜CADデータ

サニキュービック２クラシックのCADデータは以下よりダウンロードできます。
データはDWG形式、DXF形式でご提供しています。
ご使用前には必ず、下部の“※「サニポンプシリーズ」CADデータご利用にあたって”をお読みください。

■　サニキュービック２クラシック本体	ＤＷＧ / ＤＸＦ
■　コントロールボックス・アラームボックス	ＤＷＧ / ＤＸＦ

※「サニポンプシリーズ」ＣＡＤデータご利用にあたって（ご利用の前にお読みください）
■各タイプごとに、DWG形式、DXF形式をご用意しています。
・ DWG形式、DXF形式を選んで、ダウンロードして下さい。
・出力時の用紙サイズ［縮尺］Ａ４横　［Ｓ＝１／１０］。
■各ＣＡＤへの取込方法
ご使用のＣＡＤ上で「DWGファイルの読み込み」または「DXFファイルの読み込み」機能を使用してデータを読み込んで下さい。（具体的方法につきましては各ＣＡＤソフトのマニュアルをご参照下さい）なお、ご利用のＣＡＤによってはファイルを取り込む際に、縮尺・レイヤ・配置基準点・単位などが、うまく変換されない場合がありますので予めご了承下さい。
■利用上のご注意
本ＣＡＤデータを利用して作成した図面に対しては、図面作成者が検図責任を負うものとし、作成した図面が原因で第三者に損害賠償等の責任が生じた場合、当社は一切の責任を負いかねますのでご了承ください。なお、本ＣＡＤデータは予告なく内容を改訂する場合がありますのでご了承下さい。
